新疆三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

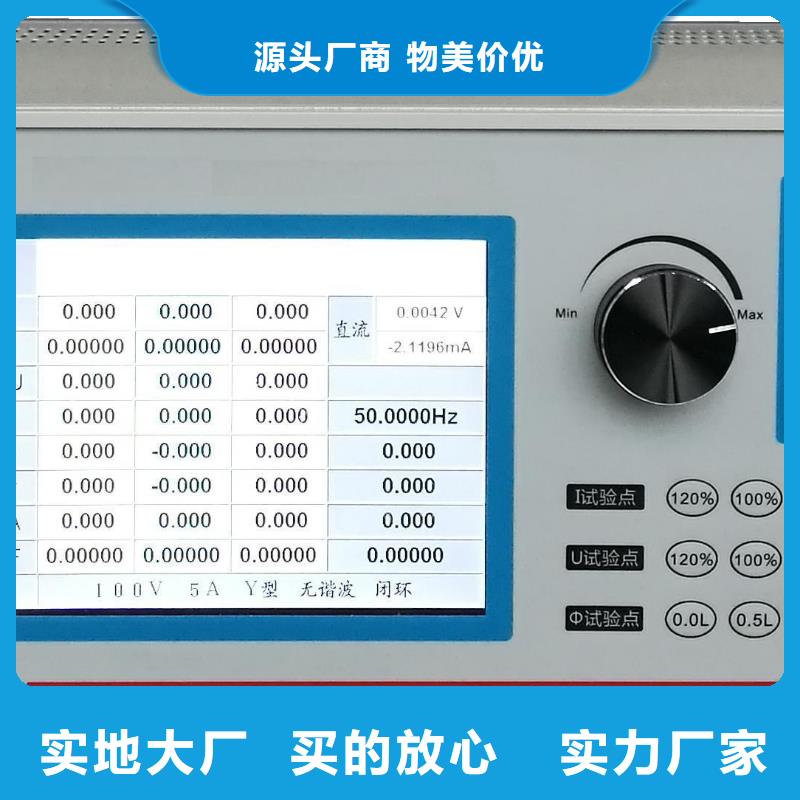

新疆三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

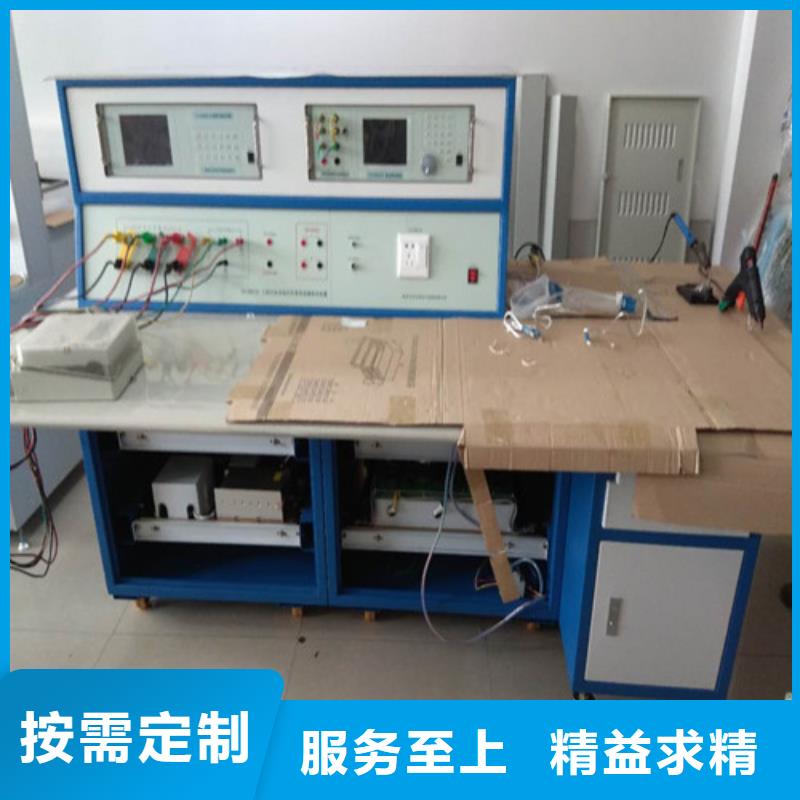

新疆大规模【三相交直流指示仪表校验装置】厂家
<新疆>天正华意电气设备有限公司
新疆三相标准功率源 直流校准键为“电量切换”，可将电压操作切换为电流操作。例如2:电流校准“升10％”再按“8”进入“零点校准”然后输入您的实际电流值按”OK”确认键；接下来“升”或者您需要的某个电流值 再按“9”进入“满度校准”然后输入实际电流值按“OK” 键确认；这样反复来回多次校准零点和满度达到电流的线性准确。需要注意的是电流校准中有“电流分档位”，每个电流档有4个分档位：2A为：0.25A、0.5A、1A、2A；20A为：2.5A、5A、10A、20A；100A为：12.5A、25A、50A、100A；按“6”键进行“档位切换”时是在2A20A100A这几个量程档位切换再按“0”键进入“电流分档位”则是在这个量程的小量程档位进行选择。“▲” 键是“档位初始化”，如果按下“▲”键就会提示“?”，如果确定进行“档位初始化”则按“OK”确定，就会使当前电压或者电流操作校准数据初始化否则按“返回”。2：电流校准初始化按“2”键就会会提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电流校准数据初始化否则按“返回”。3：电压校准初始化按3键就会有提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电压校准数据初始化否则按“返回”。
新疆三相标准功率源 交流仪表半自动检测在仪表校验子菜单（图8）中按“1”后，显示如图9。图的上半部分用于输入被检仪表的额定值、上限值（上限值是指超过额定值的校验点。不校或没有上限值这一校验点时，该栏全输“0”）、一次值（没有变比时，该栏全输“0”）、二次值、计量单位、等级和均匀校验点数。下半部分用于选择被检仪表的表类(分为指示和数显两种)和表型。进入校验界面光标默认在表型选择位置，按“1～5”键选择所校仪表的表型(分为交流电压、交流电流、直流电压、直流电流和频率表)，在表型选择位置左方显示的“～U”表示当前被校仪表类型为交流电压表。再按“▲”、“▼”键移动光标至上半部分输入各种信息，按“?”键选择被校仪表单位（注意：若输入额定值小于、等于4V（4000mV）时，装置自动在200mV～4000mV量程范围内切换，并且电量从mV输出端输出；若输入额定值大于4V（4000mV）时，装置自动在20V～1000V量程范围内切换，并且电量从V输出端输出；若输入额定值小于、等于40 mA（40000 uA、0.04A）时，装置自动在2mA～40mA量程范围内切换，并且电量从uA、mA输出端输出。若输入额定值大于40mA（40000uA、0.04A）时，装置自动在0.2A～20A量程范围内切换，并且电量从A输出端输出。由于交直流大小电压、电流分不同的输出端，因此请注意接线）。交流电流表、直流电压表、直流电流表的校验操作方法与交流电压表类似。例如校验一块0.5级10kV/100V额定电压为10kV；5分格的指示交流电压表。具体操作分输入仪表参数信息、校验、存储。
<新疆>天正华意电气设备有限公司 新疆大规模【三相交直流指示仪表校验装置】厂家
新疆三相标准功率源 操作说明5．1注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 装置开机通电后，装置后板的“市电100V输出”接线端即有市电100V交流电压输出，请谨慎操作，以免电击。仅作校同步表时使用。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。手动切换电压或电流档位时，需先将电压或电流降为零，然后再切换档位。＊ 装置的直流电流输出低端不能与装置的交流电压、直流电压输出低端共地。因此在使用直流电流时，请将被检表或标准表与装置的交流电压、直流电压输出端连接线断开，以防止因被检表或标准表内部电路原因而使装置的直流电流输出低端与装置交流电压、直流电压输出低端共地，造成直流电流输出不准确。＊ 使用直流电压75mV档位输出时，需用专用四芯测试导线，输出端在后板上（装置送上级部门检测时，此线必须携带）。＊ 装置在检定接线方式为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。＊ 装置检定交流电流轻负载表时，请将后板【重载/轻载】开关向下切换到“轻载”（切到“重载”时装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 按“存储”后数据存储未结束时，不可“复位”或中断电源，以免数据遭到破坏！＊ 进行初始化时，不可“复位”或中断电源，以免数据遭到破坏！＊ 关机的顺序是先将电压、电流信号退到零，再揿电源开关。
<新疆>天正华意电气设备有限公司
<新疆>天正华意电气设备有限公司
新疆三相标准功率源 谐波分析-电压谐波界面如图十七所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-63次电压谐波。可通过↑↓键来切换低21次（01－21）和中21次（22－42）、高21次（43－63）谐波含量的表格。图十七、谐波测试屏（13）历史数据界面如图十八所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、被测表号、实测电能误差、接线方式、三相电压和电流相角数值、三相电压和电流向量图、三相电压幅值、三相电流幅值、三相有功功率、三相无功功率。
<新疆>天正华意电气设备有限公司

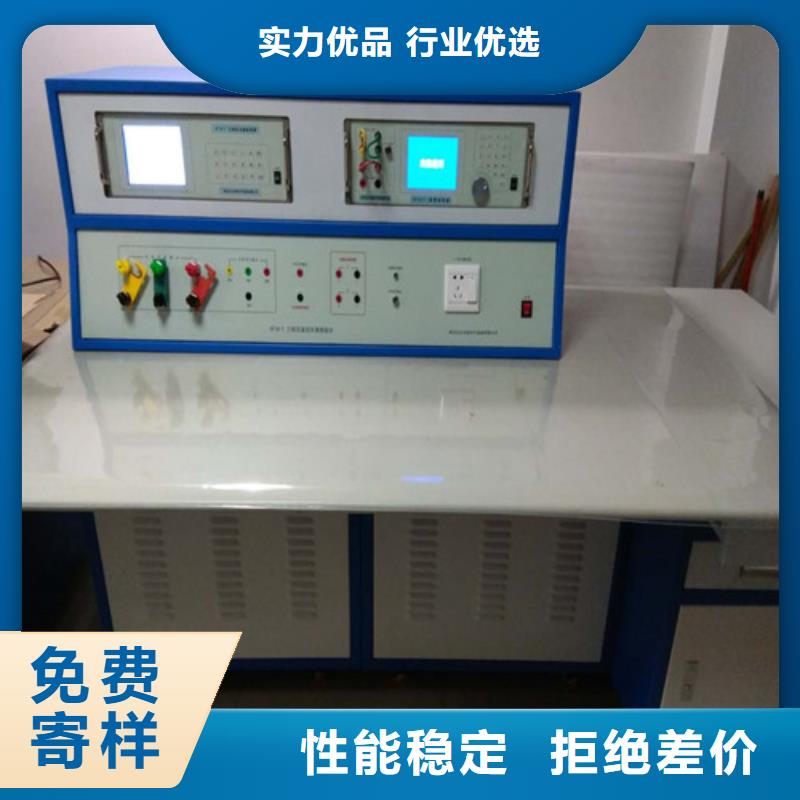

新疆大规模【三相交直流指示仪表校验装置】厂家
新疆三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。
<新疆>天正华意电气设备有限公司
新疆大规模【三相交直流指示仪表校验装置】厂家

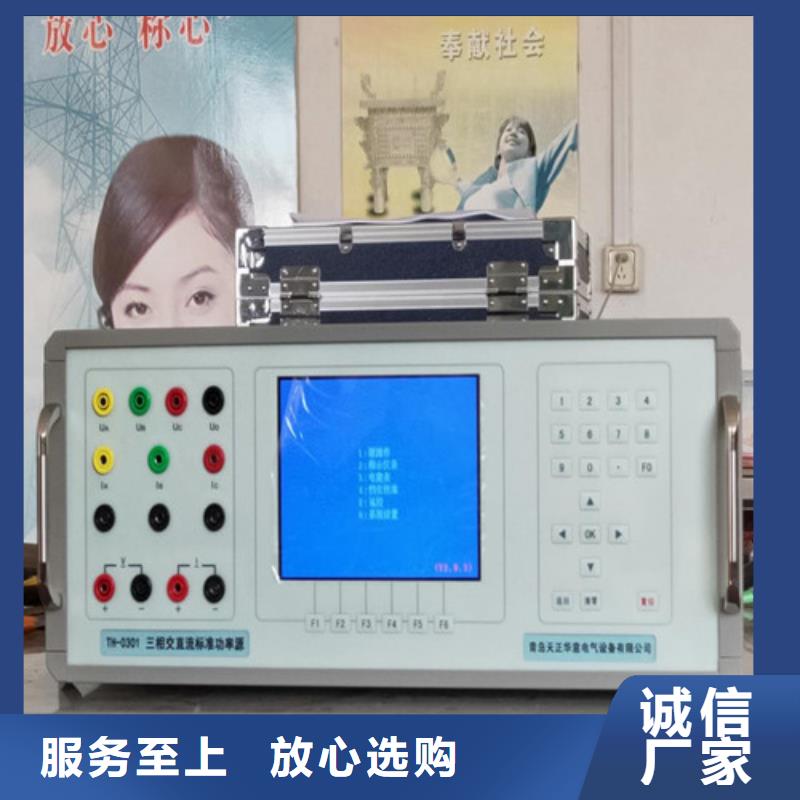

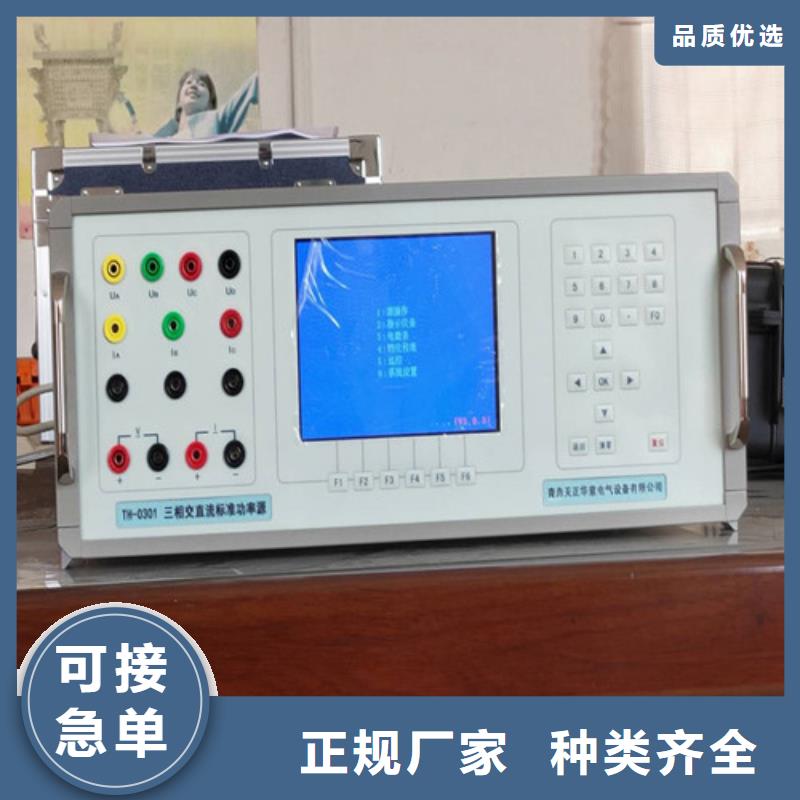

新疆三相标准功率源 三相多功能标准表是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的铝合金外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电压、电流、功率、相位、频率、电能多种测量功能为一体的标准器具。2、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。4、配合程控交流源可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。5、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。6、可显示单相电压、电流波形并可同时显示三相电压、电流波形。7、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。8、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。9、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好10、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

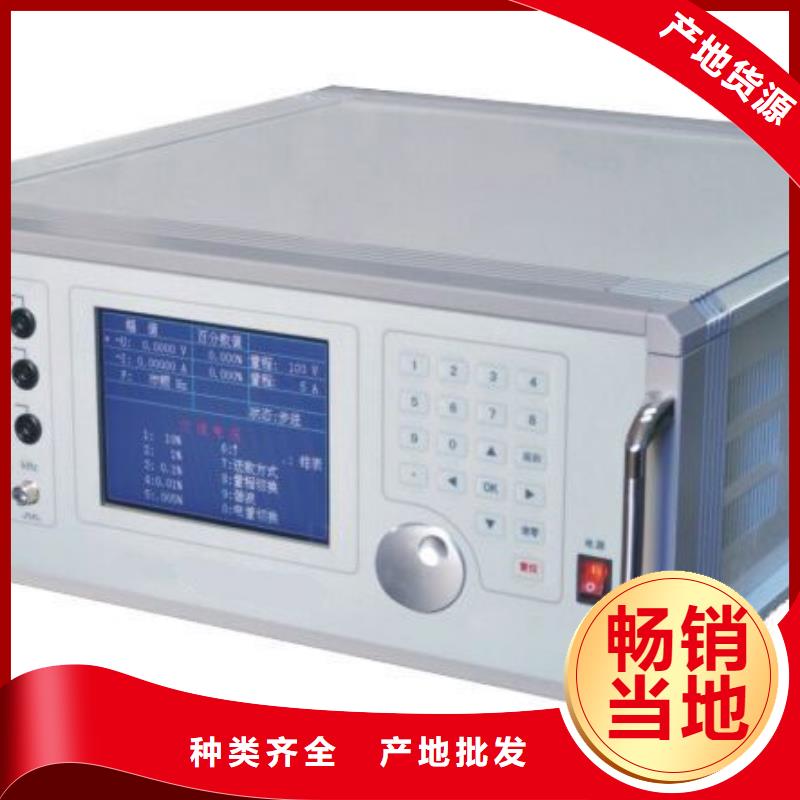

新疆三相标准功率源直流输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单界面中按“2”则显示如图7。在这里，可根据需要对直流输出进行设置。图的上部显示装置直流电压、电流的档位、实际输出值、百分比幅度值；图的中部显示当前设置的对象；图的下部是提示使用各数字键在当前界面中对应的功能。通过屏幕下方和右边的按键根据提示设置直流电压或直流电流的档位、输出值。注：装置的直流电压和直流电流不能同时输出。直流电压75mV档的输出接线端在后板上。装置的直流电流输出低端不能通过外接表与装置的交流电压、直流电压输出低端共地。5. 3. 2. 1电压档位切换在图7所示界面按“7（档位切换）”键后 进入“档位设置”界面（如图8），可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，完成档位切换后自动回到图7界面。类似地可进行电流“档位切换”。
<新疆>天正华意电气设备有限公司 新疆大规模【三相交直流指示仪表校验装置】厂家
新疆三相标准功率源 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。图六、电表校验屏（5） 电表校验-走字试验界面图七、走字试验屏此屏显示出从进入此界面开始到当前时刻的累计有功电能，进入后记度器自动开始走字，当按下【确定】键后数据清零，重新开始走字，显示出当前累计的电能数值；在此功能屏下可用来进行电表的走字试验，与表记记度器对比，防止换铭牌或齿轮的窃电手段。（6）矢量分析界面－三相四线如图八所示，在屏幕的左上部分显示出三相四线制计量装置的实测矢量六角图，同一个坐标系中三相电压、三相电流六个量的矢量关系；在屏幕的右上部分显示出三相电压、三相电流的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，图中所示为标准阻性负载时接线全部正确情况下的向量图。
<新疆>天正华意电气设备有限公司
新疆三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。
<新疆>天正华意电气设备有限公司 新疆大规模【三相交直流指示仪表校验装置】厂家
新疆三相标准功率源 操作说明注意事项： 装置电源线的地线端或装置后板的 大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。 进行检定前，通电预热至少20分钟，关机后30秒后再开机。＊ 非专业人士切勿自行进行软件校准，非授权时勿打开机盖。＊ 避免测量通道受冲击损坏，不能在本表的交流接线端上输入直流。 主菜单开机后进入主菜单界面，如图1所示。本表操作功能分为六大部分，分别为“交流测量 直流测量相频测量”、“电能测量”、“软件校准”、“其他测量（失真度、稳定度、谐波显示） 直接按相应数字键进入相应子菜单。本表在下述情况会出现声光报警提示：1． 自动量程时，被测量超出测量范围。2． 手动量程时，被测量超出当前档位值的120％。1：交流测量 ：直流测量3：相频测量 4：电能测量5：软件校准 其他测量图1 交流测量在主菜单中按“1”键进入图2界面，可进行交流电压、电流、功率（有功和无功、）、频率、功率因数、相位的测量。屏幕下方银白色长条框在各界面中均为操作提示框。按“SEL”键循环切换测量方式，依次为：“三相四线有功”、“三相四线无功”、“三相三线有功”、“三相三线无功”、“三相四线有功”，界面上会有相应显示。
<新疆>天正华意电气设备有限公司 新疆大规模【三相交直流指示仪表校验装置】厂家
新疆三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。
